阅读完需：约 12 分钟

上一篇笔记讲述了一些关键点和基本的流程，通过上一篇了解了基本的知识为下面做铺垫。

SpringSecurity—基础知识点与流程介绍

三句话解释框架原理

  1. 整个框架的核心是一个过滤器，这个过滤器名字叫springSecurityFilterChain类型是FilterChainProxy
  2. 核心过滤器里面是过滤器链（列表），过滤器链的每个元素都是一组URL对应一组过滤器
  3. WebSecurity用来创建FilterChainProxy过滤器，
    HttpSecurity用来创建过滤器链的每个元素。

1、框架接口设计

关注两个东西：建造者和配置器

框架的用法就是通过配置器对建造者进行配置

框架用法是写一个自定义配置类，继承WebSecurityConfigurerAdapter，重写几个configure()方法

WebSecurityConfigurerAdapter就是Web安全配置器的适配器对象

// 安全建造者
// 顾名思义是一个builder构造器，创建并返回一个类型为O的对象
public interface SecurityBuilder<O> {
    O build() throws Exception;
}

// 抽象安全建造者
public abstract class AbstractSecurityBuilder<O> implements SecurityBuilder<O> {
    private AtomicBoolean building = new AtomicBoolean();
    private O object;

    public final O build() throws Exception {
        // 限定build()只会进行一次！
        if (this.building.compareAndSet(false, true)) {
            this.object = doBuild();
            return this.object;
        }
        throw new AlreadyBuiltException("This object has already been built");
    }

    // 子类需要重写doBuild()方法
    protected abstract O doBuild() throws Exception;
}

// 配置后的抽象安全建造者
public abstract class AbstractConfiguredSecurityBuilder<O, B extends SecurityBuilder<O>>
        extends AbstractSecurityBuilder<O> {

    // 实现了doBuild()方法，遍历configurers进行init()和configure()。
    protected final O doBuild() throws Exception {
        synchronized (configurers) {
            buildState = BuildState.INITIALIZING;

            beforeInit();
            init();

            buildState = BuildState.CONFIGURING;

            beforeConfigure();
            configure();

            buildState = BuildState.BUILDING;

            O result = performBuild();

            buildState = BuildState.BUILT;

            return result;
        }
    }
    // 它的子类HttpSecurity和WebSecurity都实现了它的performBuild()方法！！！
    protected abstract O performBuild() throws Exception;

    // 主要作用是将安全配置器SecurityConfigurer注入到属性configurers中，
    private void configure() throws Exception {
        Collection<SecurityConfigurer<O, B>> configurers = getConfigurers();

        for (SecurityConfigurer<O, B> configurer : configurers) {
            configurer.configure((B) this);
        }
    }
}
// 安全配置器，配置建造者B，B可以建造O
// 初始化(init)SecurityBuilder，且配置(configure)SecurityBuilder
public interface SecurityConfigurer<O, B extends SecurityBuilder<O>> {
    void init(B builder) throws Exception;
    void configure(B builder) throws Exception;
}


// Web安全配置器，配置建造者T，T可以建造web过滤器
public interface WebSecurityConfigurer<T extends SecurityBuilder<Filter>>
        extends SecurityConfigurer<Filter, T> {
}

// Web安全配置器的适配器
// 配置建造者WebSecurity，WebSecurity可以建造核心过滤器
public abstract class WebSecurityConfigurerAdapter
        implements WebSecurityConfigurer<WebSecurity> {
}


// 用于构建FilterChainProxy的建造者
public final class WebSecurity
    extends AbstractConfiguredSecurityBuilder<Filter, WebSecurity>
    implements
        SecurityBuilder<Filter>, ApplicationContextAware {
}

// 用于构建SecurityFilterChain的建造者
public final class HttpSecurity
    extends AbstractConfiguredSecurityBuilder<DefaultSecurityFilterChain, HttpSecurity>
    implements
        SecurityBuilder<DefaultSecurityFilterChain>,
        HttpSecurityBuilder<HttpSecurity> {

}

总结：

  1. 看到建造者去看他的方法，build(); doBuild(); init(); configure(); performBuild();
  2. 看到配置器去看他的方法，init(); config();

从写MySecurityConfig时使用的@EnableWebSecurity注解开始看源码：

@EnableWebSecurity注解导入了三个类，重点关注WebSecurityConfiguration

WebSecurityConfiguration中需要关注两个方法

setFilterChainProxySecurityConfigurer()方法

  • 创建了WebSecurity建造者对象，用于后面建造FilterChainProxy过滤器

springSecurityFilterChain()方法

  • 调用WebSecurity.build()，建造出FilterChainProxy过滤器对象

————————————————————————————————————

2、FilterChainProxy的创建过程

回顾：

  1. 框架的核心是一个过滤器，这个过滤器名字叫springSecurityFilterChain，类型是FilterChainProxy
  2. WebSecurity和HttpSecurity都是建造者
  3. WebSecurity构建目标是FilterChainProxy对象
  4. HttpSecurity的构建目标仅仅是FilterChainProxy中的一个SecurityFilterChain。
  5. @EnableWebSecurity注解，导入了WebSecurityConfiguration类
  6. WebSecurityConfiguration中创建了建造者对象WebSecurity，和核心过滤器FilterChainProxy

从WebSecurityConfiguration开始

WebSecurityConfiguration中需要关注两个方法：

setFilterChainProxySecurityConfigurer()方法

  • 创建了WebSecurity建造者对象，用于后面建造FilterChainProxy过滤器

springSecurityFilterChain()方法

  • 调用WebSecurity.build()，建造出FilterChainProxy过滤器对象

WebSecurity的创建过程：setFilterChainProxySecurityConfigurer()方法

该方法负责收集配置类对象列表webSecurityConfigurers，并创建WebSecurity：

  1. @Value(“#{}”) 是SpEl表达式通常用来获取bean的属性或者调用bean的某个方法。
  2. 方法执行时,会先得到webSecurityConfigurers并排序（所有实现了WebSecurityConfigurerAdapter的配置类实例）
  3. new出websecurity对象,并使用Spring的容器工具初始化
  4. 判断webSecurityConfigurers内元素的@Order是否有相同，相同的order会抛异常。
    默认order等于LOWEST_PRECEDENCE = 2147483647（参考Integer order = AnnotationAwareOrderComparator.lookupOrder(config)）
  5. 将WebSecurityConfigurerAdapter的子类apply()放入websecurity的List<SecurityConfigurer<O, B>> configurersAddedInInitializing中。

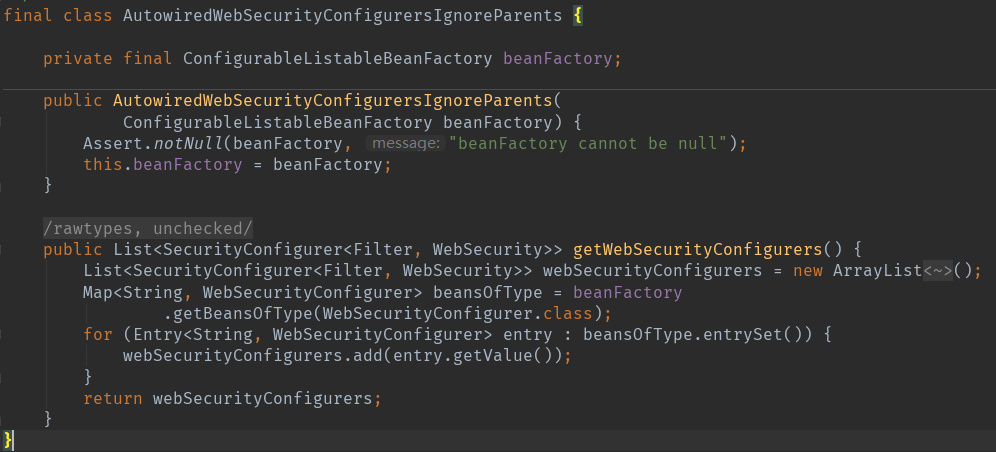

下图是通过AutowiredWebSecurityConfigurersIgnoreParents的getWebSecurityConfigurers()方法，获取所有实现WebSecurityConfigurer的配置类

FilterChainProxy的创建过程：springSecurityFilterChain()方法

在springSecurityFilterChain()方法中调用webSecurity.build()创建了FilterChainProxy。

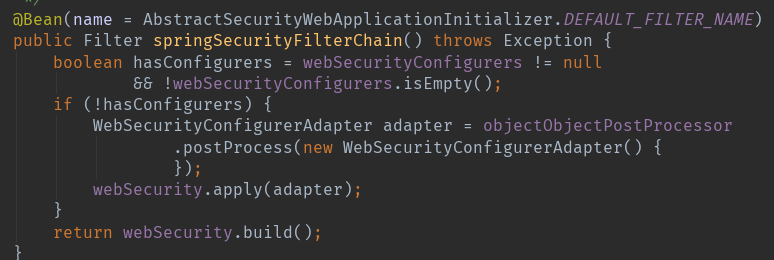

PS：根据下面代码，我们可以知道如果创建的MySecurityConfig类没有被sping扫描到，
框架会新new 出一个WebSecurityConfigureAdapter对象，这会导致我们配置的用户名和密码失效。

我们继续看FilterChainProxy的创建过程：

WebSecurity是一个建造者，所以我们去看这些方法build(); doBuild(); init(); configure(); performBuild();

build()方法定义在WebSecurity对象的父类AbstractSecurityBuilder中：

build()方法会调用WebSecurity对象的父类AbstractConfiguredSecurityBuilder#doBuild()：

doBuild()先调用init();configure();等方法

我们上面已经得知了configurersAddedInInitializing里是所有的配置类对象

如下图，这里会依次执行配置类的configure();init()方法

doBuild()最后调用了WebSecurity对象的perfomBuild()，来创建了FilterChainProxy对象
performBuild()里遍历securityFilterChainBuilders建造者列表
把每个SecurityBuilder建造者对象构建成SecurityFilterChain实例
最后创建并返回FilterChainProxy

securityFilterChainBuilders建造者列表是什么时候初始化的呢

这时候要注意到WebSecurityConfigurerAdapter，这个类的创建了HttpSecurity并放入了securityFilterChainBuilders

WebSecurityConfigurerAdapter是一个安全配置器，我们知道建造者在performBuild()之前都会把循环调用安全配置器的init();configure();方法，然后创建HttpSecurity并放入自己的securityFilterChainBuilders里。

PS: 前面已经提到了，在WebSecurity初始化时，会依次将WebSecurityConfigurerAdapter的子类放入WebSecurity。

————————————————————————————————————

2、FilterChainProxy的运行过程

我们已经知道了Spring Security的核心过滤器的创建和原理，本次主要介绍核心过滤器FilterChainProxy是如何在tomcat的ServletContext中生效的。

ServletContext如何拿到FilterChainProxy的过滤器对象

我们都知道，Bean都是存在Spring的Bean工厂里的，
而且在Web项目中Servlet、Filter、Listener都要放入ServletContext中。

看下面这张图，ServletContainerInitializer接口提供了一个onStartup()方法，用于在Servlet容器启动时动态注册一些对象到ServletContext中。

官方的解释是：为了支持可以不使用web.xml。提供了ServletContainerInitializer，它可以通过SPI机制，当启动web容器的时候，会自动到添加的相应jar包下找到META-INF/services下以ServletContainerInitializer的全路径名称命名的文件，它的内容为ServletContainerInitializer实现类的全路径，将它们实例化。

通过下图可知，Spring框架通过META-INF配置了SpringServletContainerInitializer类

SpringServletContainerInitializer实现了ServletContainerInitializer接口。

请注意该类上的@HandlesTypes(WebApplicationInitializer.class)注解.

根据Sevlet3.0规范，Servlet容器在调用onStartup()方法时，会以Set集合的方式注入WebApplicationInitializer的子类（包括接口，抽象类）。然后会依次调用WebApplicationInitializer的实现类的onStartup方法，从而起到启动web.xml相同的作用（添加servlet，listener实例到ServletContext中）。

Spring Security中的AbstractSecurityWebApplicationInitializer就是WebApplicationInitializer的抽象子类.

当执行到下面的onStartup()方法时，会调用insertSpringSecurityFilterChain()

将类型为FilterChainProxy名称为springSecurityFilterChain的过滤器对象用DelegatingFilterProxy包装，然后注入ServletContext

DelegatingFilterProxy相关笔记：

Spring—DelegatingFilterProxy的作用与用法 (过滤器授权代理)

运行过程

请求到达的时候，FilterChainProxy的dofilter()方法内部，会遍历所有的SecurityFilterChain，对匹配到的url，则一一调用SecurityFilterChain中的filter做认证或授权。

public class FilterChainProxy extends GenericFilterBean {

    private final static String FILTER_APPLIED = FilterChainProxy.class.getName().concat(".APPLIED");
    private List<SecurityFilterChain> filterChains;
    private FilterChainValidator filterChainValidator = new NullFilterChainValidator();
    private HttpFirewall firewall = new StrictHttpFirewall();

    public FilterChainProxy() {
    }

    public FilterChainProxy(SecurityFilterChain chain) {
        this(Arrays.asList(chain));
    }

    public FilterChainProxy(List<SecurityFilterChain> filterChains) {
        this.filterChains = filterChains;
    }

    @Override
    public void afterPropertiesSet() {
        filterChainValidator.validate(this);
    }

    @Override
    public void doFilter(ServletRequest request, ServletResponse response,
            FilterChain chain) throws IOException, ServletException {
        boolean clearContext = request.getAttribute(FILTER_APPLIED) == null;
        if (clearContext) {
            try {
                request.setAttribute(FILTER_APPLIED, Boolean.TRUE);
                doFilterInternal(request, response, chain);
            }
            finally {
                SecurityContextHolder.clearContext();
                request.removeAttribute(FILTER_APPLIED);
            }
        }
        else {
            doFilterInternal(request, response, chain);
        }
    }

    private void doFilterInternal(ServletRequest request, ServletResponse response,
            FilterChain chain) throws IOException, ServletException {

        FirewalledRequest fwRequest = firewall.getFirewalledRequest((HttpServletRequest) request);
        HttpServletResponse fwResponse = firewall.getFirewalledResponse((HttpServletResponse) response);

        // 根据当前请求，获得一组过滤器链
        List<Filter> filters = getFilters(fwRequest);

        if (filters == null || filters.size() == 0) {
            if (logger.isDebugEnabled()) {
                logger.debug(UrlUtils.buildRequestUrl(fwRequest)
                        + (filters == null ? " has no matching filters": " has an empty filter list"));
            }
            fwRequest.reset();
            chain.doFilter(fwRequest, fwResponse);
            return;
        }

        VirtualFilterChain vfc = new VirtualFilterChain(fwRequest, chain, filters);
        // 请求依次经过这组滤器链
        vfc.doFilter(fwRequest, fwResponse);
    }

    /**
     * 根据Request请求获得一个过滤器链
     */
    private List<Filter> getFilters(HttpServletRequest request) {
        for (SecurityFilterChain chain : filterChains) {
            if (chain.matches(request)) {
                return chain.getFilters();
            }
        }
        return null;
    }

    /**
     * 根据URL获得一个过滤器链
     */
    public List<Filter> getFilters(String url) {
        return getFilters(firewall.getFirewalledRequest((new FilterInvocation(url, null)
                .getRequest())));
    }

    /**
     * 返回一个过滤器链
     */
    public List<SecurityFilterChain> getFilterChains() {
        return Collections.unmodifiableList(filterChains);
    }

    // 过滤器链内部类
    private static class VirtualFilterChain implements FilterChain {
        private final FilterChain originalChain;
        private final List<Filter> additionalFilters;
        private final FirewalledRequest firewalledRequest;
        private final int size;
        private int currentPosition = 0;

        private VirtualFilterChain(FirewalledRequest firewalledRequest,
                FilterChain chain, List<Filter> additionalFilters) {
            this.originalChain = chain;
            this.additionalFilters = additionalFilters;
            this.size = additionalFilters.size();
            this.firewalledRequest = firewalledRequest;
        }

        @Override
        public void doFilter(ServletRequest request, ServletResponse response)
                throws IOException, ServletException {
            if (currentPosition == size) {
                if (logger.isDebugEnabled()) {
                    logger.debug(UrlUtils.buildRequestUrl(firewalledRequest)
                            + " reached end of additional filter chain; proceeding with original chain");
                }

                // Deactivate path stripping as we exit the security filter chain
                this.firewalledRequest.reset();

                originalChain.doFilter(request, response);
            }
            else {
                currentPosition++;

                Filter nextFilter = additionalFilters.get(currentPosition - 1);

                if (logger.isDebugEnabled()) {
                    logger.debug(UrlUtils.buildRequestUrl(firewalledRequest)
                            + " at position " + currentPosition + " of " + size
                            + " in additional filter chain; firing Filter: '"
                            + nextFilter.getClass().getSimpleName() + "'");
                }

                nextFilter.doFilter(request, response, this);
            }
        }
    }

    public interface FilterChainValidator {
        void validate(FilterChainProxy filterChainProxy);
    }

    private static class NullFilterChainValidator implements FilterChainValidator {
        @Override
        public void validate(FilterChainProxy filterChainProxy) {
        }
    }

}

————————————————————————————————————

4、WebSecurity与HttpSecurity

前面我们已经分析了Spring Security的核心过滤器FilterChainProxy的创建和运行过程，认识了建造者和配置器的作用。

现在我们知道WebSecurity作为一个建造者就是用来创建核心过滤器FilterChainProxy实例的。

WebSecurity在初始化的时候会扫描WebSecurityConfigurerAdapter配置器适配器的子类（即生成HttpSecurity配置器）。

所有的配置器会被调用init();configure();初始化配置，其中生成的每个HttpSecurity配置器都代表了一个过滤器链。

本篇要说的就是HttpSecurity作为一个建造者，是如何去建造出SecurityFilterChain过滤器链实例的！

PS:如果有多个WebSecurityConfigurerAdapter配置器适配器的子类，会产生多个SecurityFilterChain过滤器链实例。Spring Security Oauth2的拓展就是这么做的。

spring security 怎么创建的过滤器

我们已经知道了springSecurityFilterChain（类型为FilterChainProxy）是实际起作用的过滤器链，DelegatingFilterProxy起到代理作用。

我们创建的MySecurityConfig继承了WebSecurityConfigurerAdapter。WebSecurityConfigurerAdapter就是用来创建过滤器链，重写的configure(HttpSecurity http)的方法就是用来配置HttpSecurity的。

protected void configure(HttpSecurity http) throws Exception {
        http
            .requestMatchers() // 指定当前`SecurityFilterChain`实例匹配哪些请求
                .anyRequest().and()
            .authorizeRequests() // 拦截请求，创建FilterSecurityInterceptor
                .anyRequest().authenticated() // 在创建过滤器的基础上的一些自定义配置
                .and() // 用and来表示配置过滤器结束，以便进行下一个过滤器的创建和配置
            .formLogin().and() // 设置表单登录，创建UsernamePasswordAuthenticationFilter
            .httpBasic(); // basic验证，创建BasicAuthenticationFilter
}

上面的configure(HttpSecurity http)方法内的配置最终内容主要是Filter的创建。

http.authorizeRequests()、http.formLogin()、http.httpBasic()分别创建了ExpressionUrlAuthorizationConfigurer，FormLoginConfigurer，HttpBasicConfigurer。在三个类从父级一直往上找，会发现它们都是SecurityConfigurer建造器的子类。SecurityConfigurer中又有configure()方法。该方法被子类实现就用于创建各个过滤器，并将过滤器添加进HttpSecurity中维护的装有Filter的List中，比如HttpBasicConfigurer中的configure方法，源码如下：

HttpSecurity作为建造者会把根据api把这些配置器添加到实例中

这些配置器中大都是创建了相应的过滤器，并进行配置，最终在HttpSecurity建造SecurityFilterChain实例时放入过滤器链
